Niwelatory laserowe na stałe wpisały się w codzienną praktykę budowlaną, ponieważ pozwalają pracować szybciej i z większą powtarzalnością niż tradycyjne metody pomiarowe. Trzeba jednak pamiętać, że przy pracach zewnętrznych sama wiązka laserowa bardzo często staje się niewidoczna lub trudna do jednoznacznego odczytu. W takich warunkach detektor wiązki nie jest dodatkiem, lecz elementem niezbędnym do zachowania precyzji pomiaru. Dopiero praca zestawem laser + detektor zapewnia pełną kontrolę wysokości, eliminuje ryzyko błędów wykonawczych i pozwala prowadzić roboty w sposób pewny, niezależnie od warunków oświetleniowych czy wielkości placu budowy.
Na placu budowy nie ma miejsca na domysły. Każdy centymetr wyso-kości, każdy spadek i każda różnica poziomów mają znaczenie – zwłaszcza na etapie robót ziemnych i fun-damentowych. W ostatnich latach wymagania dotyczące dokładno-ści wykonania znacząco wzrosły a tolerancja na błędy systematycz-nie się kurczy. To właśnie dlatego pomiary wysokościowe i liniowe stały się jednym z kluczowych elementów dobrze prowadzonej inwestycji.
W codziennej praktyce coraz częściej odpowiadają za nie niwelatory laserowe. Szybkie, wygodne, powtarzalne. Ale jest jeden haczyk, o którym wciąż zapomina zbyt wielu wykonawców: sam laser to za mało, szczególnie w pracy na zewnątrz. Dopiero zestaw laser + detektor wiązki daje realną kontrolę nad pomiarem w terenie.
DLACZEGO DOKŁADNOŚĆ POMIARÓW MA KLUCZOWE ZNACZENIE
Błędy wysokościowe rzadko pozo-stają lokalnym problemem. Niewielkie odchylenia przy niwelacji terenu mogą prowadzić do nieprawidłowych spadków, zastoin wody, nie-równej grubości warstw konstrukcyjnych czy trudności montażowych. Korekty wykonywane na późniejszym etapie są czasochłonne i generują dodatkowe koszty. Dlatego po-miary wysokościowe traktuje się jako podstawę prawidłowego przygotowania terenu – zarówno pod fundamenty, jak i pod nawierzchnie, drogi czy elementy małej architektury.
ZASADA DZIAŁANIA NIWELATORA ROTACYJNEGO

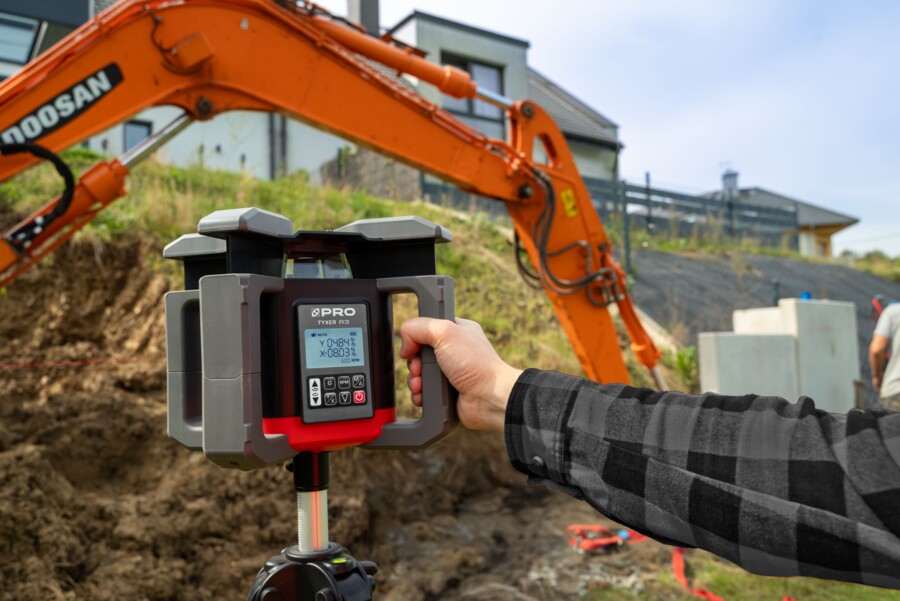

Niwelator rotacyjny wyznacza poziomą (a w niektórych zastosowaniach również pionową) płaszczyznę odniesienia w zakresie 360°. Obracająca się głowica emituje wiązkę, która tworzy stały poziom dostępny w całym obszarze pracy urządzenia.
Najważniejsze cechy techniczne:
- Głowica rotacyjna – zapewnia pełną płaszczyznę odniesienia wokół urządzenia.
- Automatyczna niwelacja – kompensator samoczynnie ustawia poziom w określonym zakresie; w przypadku poruszenia urządzenia system zabezpieczający przerywa pracę, zapobiegając błędnym wskazaniom.
- Dokładność pomiaru – w praktyce budowlanej typowo rzędu kilku milimetrów na 10 m (w zależności od klasy urządzenia).
- Zasięg pracy – w terenie kluczowy jest zasięg uzyskiwany z detektorem, pozwalający prowadzić po-miary na znacznych odległościach.
W porównaniu z niwelatorami optycznymi rozwiązanie laserowe ułatwia kontrolę wielu punktów, przyspiesza odczyty i zwiększa powtarzalność – szczególnie wtedy, gdy na budowie trzeba szybko zweryfikować poziomy na dużej po-wierzchni.
ROLA DETEKTORA WIĄZKI W PRACY NA ZEWNĄTRZ W warunkach zewnętrznych widoczność wiązki znacząco maleje. Intensywne światło słoneczne, od-bicia oraz dystans powodują, że linia przestaje być czytelna dla oka. Detektor przechwytuje pulsujący sygnał lasera i informuje użytkownika, czy punkt pomiarowy znajduje się powyżej, poniżej czy dokładnie na poziomie odniesienia. Dzięki temu odczyt nie zależy od oświetlenia. Przy doborze detektora warto zwrócić uwagę na:
- wielkość okna odbiorczego (wpływa na szybkość „złapania” sygnału), º czytelność sygnalizacji dźwiękowej i wizualnej,
- możliwość regulacji dokładności (tryb zgrubny i precyzyjny),
- wyraźnie oznaczony punkt „zero” oraz stabilny uchwyt na łacie.
GDZIE ZESTAW LASER + DETEKTOR JEST NAJBARDZIEJ PRZYDATNY
Zestaw ten sprawdza się wszędzie tam, gdzie trzeba utrzymać stały poziom na większych odległościach:
- niwelacja terenu pod inwestycję,
- wyznaczanie poziomu ław fundamentowych, płyty i chudziaka, roboty drogowe, korytowanie,
- podbudowy oraz odwodnienia, º wykonywanie spadków pod nawierzchnie brukowe i tarasy,
- montaż ogrodzeń, murków i elementów zagospodarowania terenu.
W tych pracach liczy się powtarzalność pomiarów i szybka kontrola ko-lejnych punktów odniesienia – bez „szukania” wiązki w terenie.
PRAWIDŁOWA PROCEDU RA POMIARU W TERENIE
1) Stabilne stanowisko
Statyw ustawić na twardym podłożu, z szeroko rozstawionymi noga-mi. Trzeba unikaj miejsc narażonych na drgania (ruch ciężkiego sprzętu, praca zagęszczarki w pobliżu).
2) Start i stabilizacja
Po włączeniu odczekać, aż automatyczna niwelacja zakończy pracę. Sygnały ostrzegawcze (np. przerwa-nie obrotu lub miganie) oznaczają przekroczenie zakresu poziomowania albo poruszenie urządzenia.
3) Dobór dokładności detektora
Tryb zgrubny stosuje się do szybkiego ustawiania wysokości, a tryb precyzyjny do końcowych odczytów. Większa precyzja to zwykle wolniej-sza reakcja wskazań – ale pewniejszy wynik.

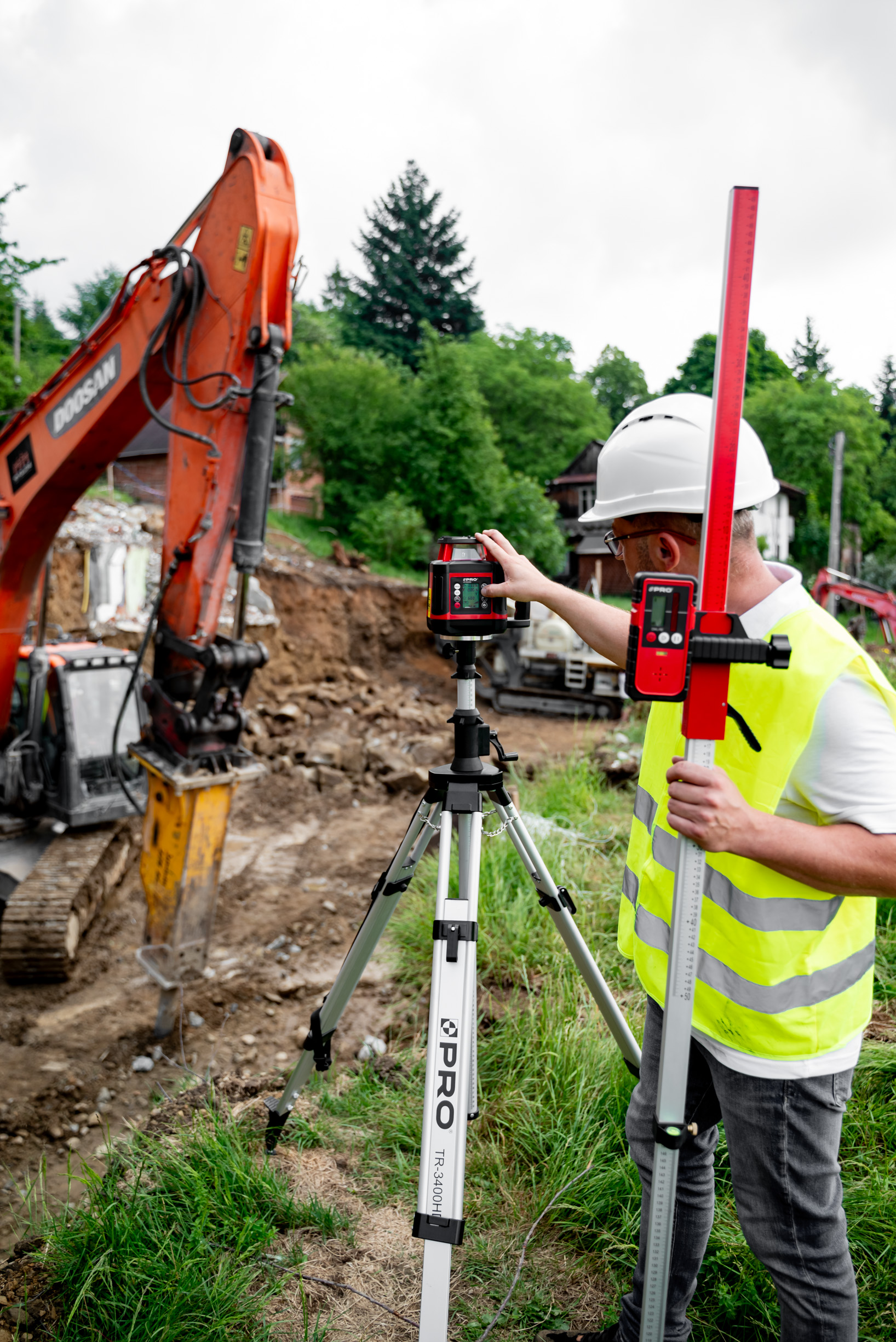

4) Odczyt na łacie
Należy przesuwać detektor do sygnału „zero”. Utrzymać łatę idealnie pionowo – odchylenie bezpośrednio wpływa na błąd wysokości.
5) Kontrola powtarzalności
W praktyce warto okresowo wrócić do punktu kontrolnego (np. A–B–A) i potwierdzić, że odczyt się nie zmienił. To prosta metoda weryfikacji stabilności stanowiska i poprawności działania.
LASER A NIWELATOR OPTYCZNY - KIEDY WIDAĆ RÓŻNICĘ
Niwelatory optyczne wciąż są obecne na budowach i w wielu za-daniach zapewniają poprawny wynik, jednak wymagają większej dyscypliny pracy: zwykle potrzebne są dwie osoby, a tempo pomiarów jest wolniejsze. W przypadku lasera rotacyjnego punkt odniesienia „jest” cały czas w terenie – wystarczy przejść z łatą i odczytać wysokość. To szczególnie istotne przy pracach, w których poziom trzeba sprawdzić w wielu miejscach w krótkim czasie (np. korytowanie, podbudowy, kontrola spadków i odwodnień).
KOLOR WIĄZKI – CO MA ZNACZENIE W PRAKTYCE
Wiązka zielona bywa lepiej widoczna wewnątrz pomieszczeń, zwłaszcza na krótkich dystansach. Na zewnątrz, przy silnym świetle i większych odległościach, różnica widoczności szybko się zaciera – dlatego w pracach terenowych kluczową rolę i tak przejmuje detektor. War-to traktować kolor wiązki jako parametr pomocniczy, a nie element decydujący o skuteczności pomiaru w pełnym słońcu.
DLACZEGO KOMPLET LASER + DETEKTOR JEST STANDARDEM PROFESJONALISTY
Zestaw daje korzyści, które od razu widać w organizacji robót:
- szybsze tempo pracy – mniej czasu na „ustawianie się” i więcej na właściwe wykonanie,
- większa powtarzalność – odczyt nie zależy od tego, czy wiązka jest akurat widoczna,
- możliwość pracy w pojedynkę – szczególnie przy kontrolach i pomiarach bieżących,
- mniej poprawek – łatwiej wychwycić odchylenia zanim „znikną” pod kolejną warstwą,
- lepsza kontrola jakości – łatwiej utrzymać spadki, wysokości i grubości warstw w wymaganym za-kresie.
PRZYKŁAD ZASTOSOWANIA: SPADEK POD NAWIERZCHNIĘ
Przy wykonywaniu podbudowy pod kostkę brukową problemem nie jest jednorazowy pomiar, lecz konsekwencja na całej długości. Niewielkie odchylenie w jednym miejscu potrafi „zabrać” spadek na kilkunastu me-trach, a efekt ujawnia się dopiero po ułożeniu nawierzchni – najczęściej jako zalegająca woda. Zestaw laser + detektor pozwala szybko sprawdzić kolejne punkty, skorygować pracę na etapie podbudowy i zakończyć temat, zanim powstanie kosztowna poprawka.
NAJCZĘSTSZE BŁĘDY WYKONAWCZE
- Pomiar w terenie bez detektora – w słońcu wiązka bywa niewidoczna, a odczyt staje się niepewny.
- Niestabilny statyw lub miękkie podłoże – nawet niewielkie prze-mieszczenia powodują „pływanie” poziomu.
- Odczyt przy pochylonej łacie – błąd rośnie wraz z odchyleniem.
- Brak kontroli po transporcie lub uderzeniu – po upadku należy wy-konać test kontrolny i nie ignorować niepokojących różnic.
- Zbyt rzadka weryfikacja na dużych odległościach – w trudnych warunkach atmosferycznych le-piej częściej potwierdzać punkty odniesienia.
PODSUMOWANIE
W pracach zewnętrznych wiarygodny pomiar wysokości wymaga nie tylko odpowiedniego urządzenia, ale też właściwej metody. Zestaw niwelator rotacyjny + detektor wiązki zapewnia stabilne odniesienie, nie-zależność od warunków oświetleniowych oraz większą powtarzalność wyników. W efekcie ułatwia organizację robót, ogranicza liczbę poprawek i pomaga utrzymać jakość wy-konania na wymaganym poziomie.
