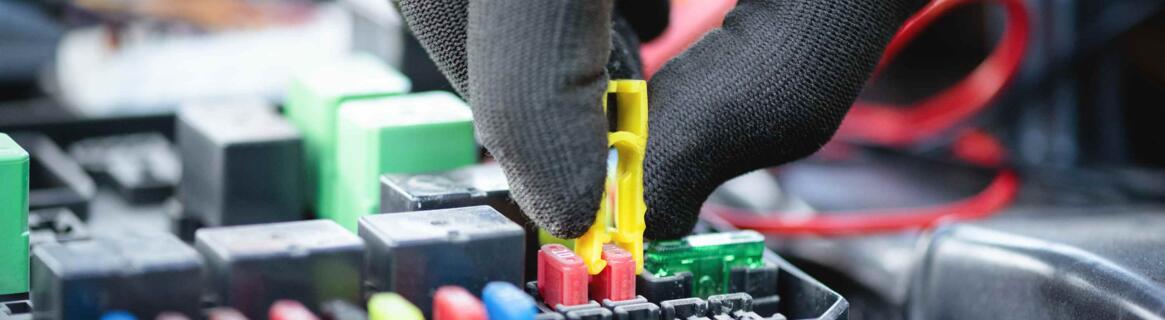

Rodzaje bezpieczników samochodowych

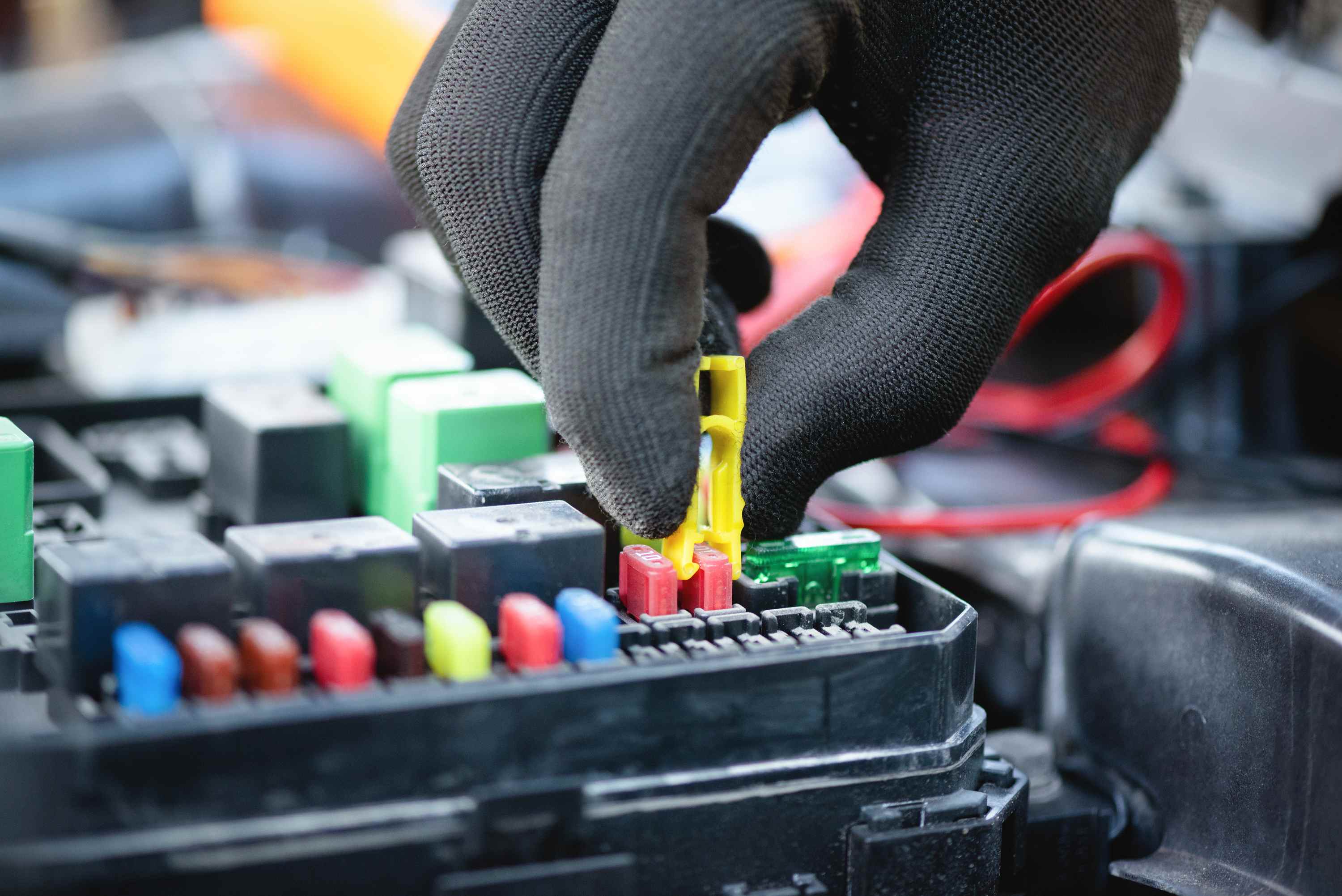

Elektryka samochodu to złożony system obwodów zasilających dziesiątki podzespołów – od sterownika silnika po gniazdo ładowarki USB. Każdy z tych obwodów musi być chroniony przed nadmiernym przepływem prądu, a za tę ochronę odpowiada bezpiecznik samochodowy. W wielu przypadkach jego wymiana nie wymaga wizyty w warsztacie – wystarczy podstawowa wiedza i nowy element o odpowiednich parametrach. Chociaż konstrukcja bezpiecznika wydaje się prosta, różnice w jego budowie, czasie reakcji i zastosowaniu są na tyle istotne, że warto poznać podstawowe typy oraz zasady doboru.

Bezpiecznik samochodowy – budowa i zasada działania

Bezpiecznik samochodowy jest elementem ochronnym, którego zadaniem jest przerwanie obwodu elektrycznego w momencie, gdy natężenie prądu przekroczy dopuszczalny poziom. W praktyce oznacza to, że podczas zwarcia lub przeciążenia topik znajdujący się wewnątrz obudowy ulega stopieniu, przerywając przepływ energii i chroniąc w ten sposób droższe podzespoły — od sterownika silnika po układ ABS.

Każdy bezpiecznik składa się z trzech podstawowych elementów:

·       obudowy wykonanej z tworzywa odpornego na wysoką temperaturę,

·       elementu topikowego (najczęściej ze stopu cynku, miedzi lub srebra),

·       styków zapewniających przewodność i stabilne osadzenie w gnieździe.

Po przekroczeniu wartości znamionowej prądu (np. 15 A) cienki pasek metalu nagrzewa się aż do momentu przepalenia, co natychmiast odcina zasilanie i zapobiega dalszym uszkodzeniom.

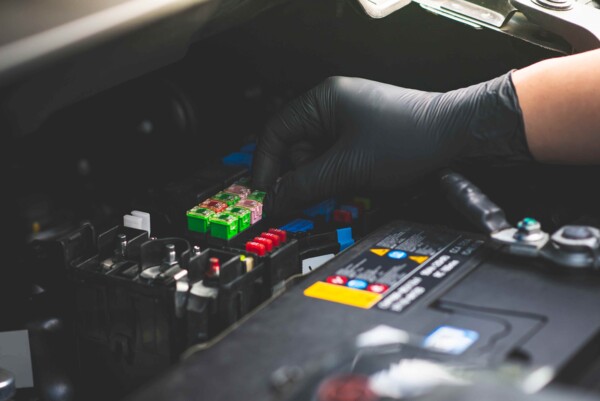

We współczesnych samochodach liczba bezpieczników waha się od 30 do nawet 150. Skrzynki z bezpiecznikami montuje się zwykle w trzech miejscach: pod maską, w kabinie pasażerskiej oraz w bagażniku. W pojazdach klasy premium coraz częściej stosuje się również inteligentne bezpieczniki elektroniczne, które oprócz ochrony obwodu umożliwiają także monitorowanie natężenia prądu w czasie rzeczywistym.

Bezpieczniki samochodowe – rodzaje, rozmiary, konstrukcje

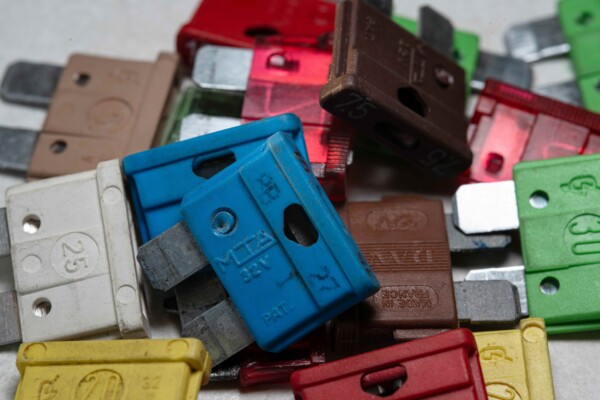

Rozmiary bezpieczników samochodowych mają kluczowe znaczenie przy wymianie, ponieważ decydują nie tylko o dopasowaniu do gniazda w skrzynce, ale również o zdolności przewodzenia prądu i odprowadzania ciepła. W motoryzacji obowiązuje kilka standardów wymiarowych, które określają zarówno fizyczne wymiary, jak i charakterystykę prądową. Najczęściej spotykane typy bezpieczników samochodowych to tzw. bezpieczniki typu Blade (płaskie), dostępne w czterech głównych klasach:

·       Micro (Micro2, Micro3) – najmniejsze, stosowane w nowoczesnych pojazdach o ograniczonej przestrzeni instalacyjnej; wymiary: 9,1 x 15,3/10,8 x 14,4 mm; zakres prądu: 5-30 A;

·       Mini – kompaktowe, powszechnie używane w autach osobowych po 2000 roku; wymiary: 10,9 x 16,3 mm, zakres prądu: 2-40 A;

·       Standard (ATO/ATC) – klasyczne, spotykane w wielu modelach z lat 90. i 2000; wymiary: 19,1 x 18,5 mm; zakres prądu: 1-40 A;

·       Maxi – największe, przeznaczone do obwodów o dużym natężeniu prądu (np. ABS, klimatyzacja, rozrusznik); wymiary: 29,2 x 34,3 mm; zakres prądu: 30-80 A.

Wszystkie te typy pracują przy napięciu 12-32 V DC, w temperaturze od –40°C do +125°C, a ich rezystancja wewnętrzna mieści się w granicach 1-5 mΩ.

Bezpieczniki dzielą się też na:

·       szybkozadziałające (F) – reagują natychmiast na przeciążenie,

·       zwłoczne (T) – tolerują krótkotrwałe skoki prądu, np. przy rozruchu silnika.

Poza bezpiecznikami płaskimi stosuje się również inne typy bezpieczników samochodowych:

·       cylindryczne (szklane lub ceramiczne) – stosowane głównie w starszych modelach samochodów i motocyklach. Mają kształt walca o długości 25-32 mm i metalowe końcówki. Ich zaletą jest prostota i łatwość montażu, lecz obecnie wypierane są przez bezpieczniki Blade;

·       JCASE i MIDI Fuse – używane w obwodach dużej mocy, takich jak rozrusznik, ABS czy wentylator chłodnicy. Zakres prądowy: JCASE 20-60 A, MIDI 30-150 A. Ich masywna budowa i grubsze styki zapewniają dużą powierzchnię styku i wysoką odporność termiczną;

·       Mega Fuse, ANL, Bolt-Down – przemysłowe rodzaje bezpieczników samochodowych, stosowane w pojazdach użytkowych, kamperach i rozbudowanych systemach car audio. Zakres prądowy: 40-500 A. Mocowane są śrubowo, a obudowa wykonana z mosiądzu lub aluminium, co gwarantuje trwałość oraz niską rezystancję.

Kolorystyka bezpieczników samochodowych

Każdy bezpiecznik samochodowy ma przypisany kolor odpowiadający jego wartości prądowej, co pozwala na szybkie rozpoznanie właściwego elementu bez potrzeby odczytywania oznaczeń liczbowych. System kolorystyczny ujednolicony według normy SAE J1284 wygląda następująco:

·       ciemnofioletowy – 3 A,

·       pomarańczowy – 5 A,

·       brązowy – 7,5 A,

·       czerwony – 10 A,

·       niebieski – 15 A,

·       żółty – 20 A,

·       przezroczysty – 25 A,

·       zielony – 30 A,

·       różowy – 35 A,

·       jasnoniebieski – 40 A.

Dobór właściwej wartości prądowej ma kluczowe znaczenie dla bezpieczeństwa instalacji. Zastosowanie bezpiecznika o zbyt dużym amperażu może spowodować, że w razie zwarcia topik nie przepali się na czas – prąd będzie nadal płynął, prowadząc do przegrzania przewodów, stopienia izolacji, a nawet pożaru. Z kolei użycie zbyt słabego bezpiecznika (o mniejszym amperażu) skutkuje częstym przepalaniem bez rzeczywistego przeciążenia, co bywa mylnie interpretowane jako usterka elektryczna.

Gdzie kupić bezpieczniki do auta i na co zwrócić uwagę przy wyborze

Chociaż bezpieczniki samochodowe kosztują grosz, od ich jakości zależy bezpieczeństwo całego układu elektrycznego. Wybór tanich, niecertyfikowanych produktów może prowadzić do niestabilnej pracy instalacji lub uszkodzenia elektroniki. Gdzie kupić bezpieczniki do auta? Najpewniejszym źródłem są stacjonarne sklepy motoryzacyjne i autoryzowane punkty obsługi danej marki. Oferują one produkty uznanych producentów mających certyfikaty ISO/TS 16949 i SAE J1284. Wygodną alternatywą są sklepy internetowe i platformy aukcyjne, szczególnie gdy potrzebujemy zestawu bezpieczników o różnych wartościach lub szukamy elementów do rzadkiego modelu auta. Warto jednak unikać anonimowych sprzedawców i ofert bez specyfikacji technicznej.

Kupując online, zwróćmy uwagę na: napięcie i natężenie znamionowe, rozmiar (Micro, Mini, Standard, Maxi), typ działania (F lub T), normę zgodności (np. ISO 8820-3) oraz materiał styków (preferowana miedź lub mosiądz, nie stop cynku). Dobrej jakości bezpieczniki mają trwałe, laserowe oznaczenia producenta, a nie nadruk farbą, który może się ścierać.

Wskazówka! Oryginał czy zamiennik? Oryginalne bezpieczniki OEM gwarantują pełną zgodność z instalacją pojazdu. Jednak wysokiej jakości zamienniki renomowanych producentów są równie bezpieczne, o ile mają identyczne parametry. Unikajmy natomiast tzw. bezpieczników uniwersalnych bez oznaczeń — często mają nieprawidłową charakterystykę topienia i mogą nie zadziałać w krytycznej sytuacji.
