Wyłącznik różnicowoprądowy jest jednym z podstawowych zabezpieczeń stosowanych w instalacjach elektrycznych budynków mieszkalnych. Jego zadaniem jest automatyczne odłączenie zasilania w przypadku wykrycia prądu upływu w chronionym obwodzie. Właściwie dobrany i prawidłowo zamontowany wyłącznik znacząco zwiększa poziom bezpieczeństwa użytkowania instalacji elektrycznej. Jak działa wyłącznik różnicowoprądowy, jakie ma zastosowanie oraz jak wybrać i poprawnie podłączyć to zabezpieczenie w rozdzielnicy?
Współczesne instalacje elektryczne projektuje się w tak, aby zapewniały maksymalny poziom bezpieczeństwa. Oprócz zabezpieczeń nadprądowych chroniących przewody przed przeciążeniem i zwarciem stosuje się również wyłączniki różnicowoprądowe, które reagują na prądy upływu – sytuację, gdy część prądu elektrycznego zaczyna przepływać poza przewodami instalacji, np. przez uszkodzoną izolację przewodu lub metalową obudowę urządzenia. Aby jednak wyłącznik różnicowoprądowy spełniał swoją funkcję, musi być odpowiednio dobrany do parametrów instalacji oraz prawidłowo podłączony w rozdzielnicy.
Wyłącznik różnicowoprądowy – zastosowanie
Wyłączniki różnicowoprądowe są szczególnie istotne w obwodach zasilających urządzenia w warunkach podwyższonej wilgotności lub w pobliżu źródeł wody. W takich miejscach nawet niewielki prąd upływu może stwarzać poważne zagrożenie dla użytkowników. Mogą także reagować na sytuacje, w których prąd upływu prowadzi do lokalnego nagrzewania przewodów, co może ograniczyć ryzyko uszkodzeń instalacji.

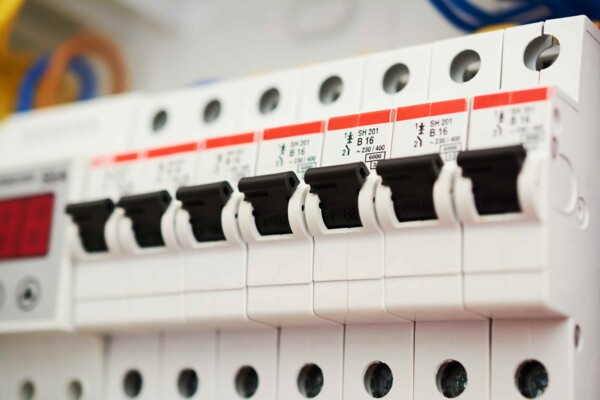

Urządzenie montuje się w rozdzielnicy głównej lub podziałowej, a jego obwody obejmują wybrane sekcje instalacji, np. gniazdka i urządzenia w łazience, kuchni czy pralni. Dzięki temu w przypadku wykrycia prądu upływu wyłącznik różnicowoprądowy odcina zasilanie tylko zagrożonego obwodu, nie wyłączając całej instalacji budynku.
W nowoczesnych instalacjach często stosuje się kilka wyłączników różnicowoprądowych w jednej rozdzielnicy, dzieląc instalację na niezależne sekcje. Dzięki temu w razie wykrycia prądu upływu wyłączany jest tylko konkretny obwód, a pozostałe sekcje pozostają zasilone.
Wyłącznik różnicowoprądowy – budowa
Jak działa wyłącznik różnicowoprądowy? Podstawą pracy tego zabezpieczenia jest porównywanie wartości prądu wpływającego do obwodu z prądem wypływającym. Jeżeli pomiędzy tymi wartościami pojawi się różnica, urządzenie natychmiast odłącza zasilanie.
Najważniejszym elementem konstrukcyjnym wyłącznika jest przekładnik Ferrantiego, czyli rdzeń magnetyczny, przez który przechodzą przewody fazowe i neutralny chronionego obwodu. W standardowych warunkach suma prądów płynących tymi przewodami wynosi zero, ponieważ tyle samo prądu wpływa do obwodu, ile z niego wraca. W sytuacji, gdy część prądu zaczyna przepływać inną drogą – np. przez uszkodzoną izolację, metalową obudowę urządzenia lub ciało człowieka, który dotknie elementu znajdującego się pod napięciem – równowaga zostaje zaburzona. W rdzeniu przekładnika powstaje pole magnetyczne, które uruchamia mechanizm wyzwalający, rozłączając styki robocze i odcinając zasilanie chronionego obwodu. Styki wyłącznika mogą być jedno-, dwu- lub czterobiegunowe, w zależności od typu urządzenia i liczby faz chronionego obwodu. Czas reakcji wyłącznika jest bardzo krótki i zwykle wynosi kilkadziesiąt milisekund, co znacząco zmniejsza ryzyko poważnych skutków porażenia prądem elektrycznym.
Dodatkowo wyłącznik różnicowoprądowy wyposażony jest w przycisk testowy, pozwalający sprawdzić poprawność jego działania – test należy przeprowadzać co kilka miesięcy. Po naciśnięciu przycisku generowany jest kontrolny prąd różnicowy, który odcina zasilanie chronionego obwodu. Aby przywrócić zasilanie, należy przesunąć dźwignię wyłącznika w pozycję włączoną, tak jak w standardowym wyłączniku nadprądowym.
Obudowa wyłącznika wykonana jest z wytrzymałego tworzywa sztucznego, odpornego na wysoką temperaturę i uszkodzenia mechaniczne. Chroni elementy wewnętrzne i zapewnia izolację przewodów i styków.
Jak wybrać odpowiednią różnicówkę?
Dobór wyłącznika różnicowoprądowego należy oprzeć na analizie chronionych obwodów, obciążenia instalacji oraz rodzaju podłączanych urządzeń.
Określenie chronionych obwodów i pomieszczeń. Najpierw należy ustalić, które obwody instalacji mają być chronione wyłącznikiem. Typowe zastosowania w budynkach mieszkalnych obejmują: gniazdka w łazience i kuchni, obwody gniazd w pralni oraz pomieszczeniu gospodarczym, obwody oświetleniowe w pomieszczeniach wilgotnych lub garażu oraz gniazdka pod urządzenia AGD (pralka, zmywarka, kuchenka elektryczna). W praktyce stosuje się kilka wyłączników w jednej rozdzielnicy, dzieląc instalację na niezależne sekcje. Dzięki temu w razie wykrycia prądu upływu odcinany jest tylko zagrożony obwód, a reszta instalacji pozostaje zasilona.
Wybór prądu różnicowego zadziałania (czułość). Prąd różnicowy zadziałania określa minimalną wartość prądu upływu, przy której wyłącznik odłącza zasilanie. Wybór zależy od rodzaju obwodu:
- 30 mA – standard w obwodach chroniących ludzi, np. gniazdka w łazience, kuchni i pralni;
- 100 lub 300 mA – stosuje się w obwodach technicznych lub w domowych instalacjach z wyższym obciążeniem, gdzie ochrona przeciwporażeniowa nie jest priorytetem, a celem jest zabezpieczenie instalacji przed skutkami prądów upływu i potencjalnym przegrzewaniem przewodów.
Dobór prądu znamionowego wyłącznika. Prąd znamionowy wyłącznika musi być dopasowany do obciążenia chronionego obwodu oraz istniejącego zabezpieczenia nadprądowego znajdującego się przed wyłącznikiem. W typowych domowych instalacjach stosuje się wyłączniki o prądzie znamionowym: 25, 40 lub 63 A. Należy upewnić się, że prąd znamionowy wyłącznika jest większy niż prąd zabezpieczenia nadprądowego dla danego obwodu, aby uniknąć niepotrzebnego wyłączania.
Wybór typu wyłącznika. Rodzaj wyłącznika decyduje o typie prądów upływu, na które reaguje:
- typ AC – reaguje na prądy przemienne (AC), odpowiedni w prostych instalacjach z tradycyjnym oświetleniem i podstawowymi gniazdkami,
- typ A – reaguje na prądy przemienne i pulsujące, konieczny w obwodach z urządzeniami elektronicznymi, np. sprzęt AGD, płyty indukcyjne, zasilacze komputerowe, lampy LED,
- typ B – wykrywa prądy przemienne, pulsujące i stałe (DC), stosowany w instalacjach z nowoczesnymi falownikami, np. pompy ciepła, ładowarki samochodów elektrycznych.
Określenie sposobu podziału instalacji. Po określeniu, które obwody mają być chronione, należy zdecydować, ile wyłączników w rozdzielnicy zastosować. Przykładowy układ:
- osobny wyłącznik 30 mA typ A dla łazienki, obejmujący gniazdka i pralkę,
- osobny wyłącznik 30 mA typ A dla kuchni – gniazdka pod zmywarkę i lodówkę,
- wyłącznik 100 mA dla obwodów oświetleniowych w pomieszczeniach wilgotnych lub garażu,
- opcjonalnie dodatkowy wyłącznik 30 mA typ A dla gniazdek w pomieszczeniu gospodarczym.
Prawidłowo dobrany wyłącznik różnicowoprądowy zapewnia skuteczną ochronę osób, minimalizuje ryzyko skutków prądów upływu dla instalacji oraz współpracuje z pozostałymi elementami rozdzielnicy.
Jak podłączyć wyłącznik różnicowoprądowy

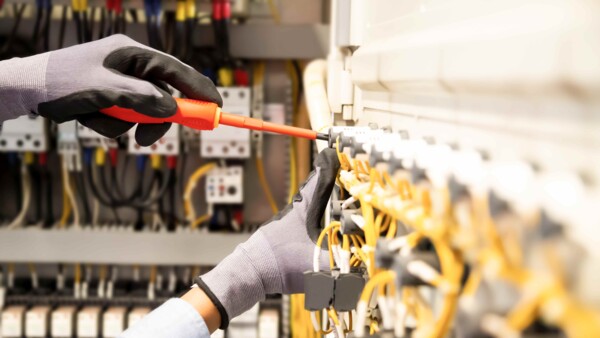

Skuteczność działania zabezpieczenia w dużej mierze zależy od jego prawidłowego montażu. Jak prawidłowo podłączyć różnicówkę? Wyłącznik różnicowoprądowy montuje się w rozdzielnicy elektrycznej, zwykle za zabezpieczeniem nadprądowym lub głównym wyłącznikiem instalacji. Do zacisków wejściowych doprowadza się przewody zasilające, natomiast z zacisków wyjściowych wyprowadza się przewody prowadzące do chronionych obwodów.
W instalacjach jednofazowych stosuje się zazwyczaj wyłączniki dwubiegunowe obejmujące przewód fazowy i neutralny. W instalacjach trójfazowych wykorzystuje się wyłączniki czterobiegunowe, przez które przechodzą trzy przewody fazowe oraz przewód neutralny.
Kluczową zasadą jest zachowanie rozdzielenia przewodów neutralnych poszczególnych obwodów znajdujących się za wyłącznikiem. Przewód neutralny chronionego obwodu nie może być łączony z przewodami neutralnymi innych obwodów, które nie przechodzą przez ten sam wyłącznik. Takie połączenia powodowałyby powstawanie dodatkowych prądów różnicowych i mogłyby prowadzić do nieuzasadnionego zadziałania zabezpieczenia. Równie ważne jest prawidłowe prowadzenie przewodu ochronnego PE. Przewód ten nie przechodzi przez wyłącznik różnicowoprądowy, lecz jest podłączony bezpośrednio do listwy ochronnej w rozdzielnicy.
Podłączenie wyłącznika powinno być wykonane zgodnie z dokumentacją producenta i obowiązującymi normami. Najbezpieczniej montaż powierzyć wykwalifikowanemu elektrykowi z odpowiednimi uprawnieniami. Tylko prawidłowo dobrany i poprawnie podłączony wyłącznik różnicowoprądowy zapewnia skuteczną ochronę ludzi i instalacji. Początek formularza
