Zawory kulowe do wody – rodzaje, zastosowania i jak dobrać najlepszy zawór do instalacji

Zawory kulowe do wody to najczęściej stosowane rozwiązania w instalacjach wodnych. Chociaż na rynku dostępnych jest wiele typów armatury odcinającej, to właśnie zawory kulowe cieszą się największą popularnością, ponieważ charakteryzują się prostą konstrukcją, wysoką szczelnością, niewielkimi oporami przepływu oraz długą żywotnością. Dzięki nim możliwe jest szybkie odcięcie dopływu wody do wybranego odcinka instalacji – np. do pojedynczego urządzenia sanitarnego, podgrzewacza wody, filtra czy konkretnego punktu poboru. W praktyce zaworki do wody pozwalają na lokalne prace serwisowe bez konieczności wyłączania całego systemu. Jednak ze względu na warunki panujące w instalacji wodnej – takie jak ciśnienie robocze oraz temperatura wody – każdy zawór powinien być dobrany odpowiednio do miejsca montażu i funkcji, jaką ma pełnić. Jakie są najlepsze zawory kulowe do wody?

Budowa i zasada działania zaworów kulowych

Zawór kulowy ma mało skomplikowaną budowę. Składa się z korpusu (mosiężnego lub stalowego), w którym znajduje się kula z przelotowym otworem, oraz z dźwigni umożliwiającej jej obrót. To kula odpowiada za zamykanie i otwieranie przepływu wody. W pozycji otwartej otwór w kuli znajduje się w osi rurociągu, co zapewnia swobodny przepływ medium. Obrót dźwigni o 90° powoduje ustawienie kuli poprzecznie do kierunku przepływu i jego całkowite zamknięcie. Kule stosowane w zaworach instalacyjnych wykonywane są zazwyczaj z mosiądzu lub stali, często z dodatkową powłoką niklowaną albo chromowaną. Powłoka zwiększa odporność na korozję i poprawia współpracę z elementami uszczelniającymi.

Szczelność w pozycji zamkniętej zapewniają pierścienie uszczelniające gniazdo kuli, umieszczone wewnątrz korpusu. To one odpowiadają za bezpośrednie uszczelnienie przepływu po obróceniu zaworu do pozycji zamkniętej. W większości zaworów do instalacji wodnych gniazda kuli wykonuje się z PTFE (teflonu), ponieważ materiał ten jest odporny na wodę, stabilny wymiarowo i zapewnia niskie tarcie podczas obracania kuli. Oprócz uszczelnienia kuli zawór ma również uszczelnienie trzpienia, czyli element zapobiegający wyciekom w miejscu przejścia osi sterującej przez korpus. W tym przypadku często stosuje się elastomery, takie jak NBR lub EPDM, które dzięki swojej elastyczności zapewniają szczelność ruchomego połączenia.

Rodzaje zaworów do wody

Jakie są rodzaje zaworów kulowych? Podział zaworów kulowych można przeprowadzić według kilku kryteriów: materiału wykonania, sposobu montażu oraz konstrukcji dodatkowej.

Podział ze względu na materiał. Najczęściej stosowane są zawory mosiężne oraz wykonane ze stali nierdzewnej. W instalacjach domowych standardem są zawory mosiężne, które dobrze sprawdzają się zarówno w systemach wody zimnej, jak i ciepłej użytkowej. Mosiądz jest odporny na korozję w typowych warunkach eksploatacyjnych, łatwy w obróbce i wytrzymały mechanicznie. Natomiast w instalacjach o podwyższonych wymaganiach higienicznych, w przemyśle spożywczym czy chemicznym, a także tam, gdzie występuje agresywne środowisko, stosuje się zawory ze stali nierdzewnej. Materiał ten zapewnia wysoką odporność na korozję i trwałość nawet przy długotrwałej eksploatacji w trudnych warunkach, jednocześnie utrzymując czystość wody i minimalizując ryzyko osadzania się zanieczyszczeń.

Pamiętaj! Zawór kulowy mosiężny czy ze stali nierdzewnej – co wybrać? W typowej instalacji domowej najczęściej wystarczającym rozwiązaniem będzie dobrej jakości zawór mosiężny. Jednak w przypadku instalacji o podwyższonych wymaganiach technicznych warto rozważyć stal nierdzewną.

Podział ze względu na sposób montażu. Sposób montażu zaworu wpływa na połączenie zaworu z instalacją oraz możliwość późniejszej wymiany. Główne rodzaje zaworów wody:

·       zawory gwintowane – mają na końcach gwint wewnętrzny lub zewnętrzny i są wkręcane bezpośrednio w instalację z zastosowaniem uszczelnienia gwintów (np. taśmy PTFE lub pasty uszczelniającej). To najczęstsze rozwiązanie w instalacjach domowych;

·       zawory zaciskowe – przeznaczone do rur PEX i wielowarstwowych. Łączy się je z rurą za pomocą złączki zaciskowej, która po dokręceniu trwale dociska rurę do korpusu zaworu;

·       zawory kołnierzowe – montowane przy użyciu śrub i kołnierzy. Stosowane głównie w instalacjach o większych średnicach, gdzie wymagane jest stabilne i demontowalne połączenie.

Podział ze względu na konstrukcję. Nowoczesne zawory kulowe dostępne są w wielu wariantach konstrukcyjnych, które zwiększają ich funkcjonalność w instalacji:

• zawory ze standardowym (zredukowanym) przelotem – otwór kuli jest mniejszy niż średnica rury, co powoduje lokalne zwężenie przepływu. W domowych instalacjach są najczęściej stosowane jako zawory odcinające przy urządzeniach;
• zawory z pełnym przelotem (full bore) – średnica otworu kuli jest zbliżona do średnicy rurociągu, co minimalizuje straty ciśnienia i pozwala na swobodny przepływ wody, nawet w przypadku systemów wymagających przepompowywania medium;
• zawory z dławikiem – umożliwiają częściowe ograniczenie przepływu, co jest przydatne np. do regulacji przepływu w systemach grzewczych czy obiegach cyrkulacyjnych;
• zawory z filtrem siatkowym – wyposażone w sitko zatrzymujące zanieczyszczenia mechaniczne, chroniące dalsze elementy instalacji, np. armaturę czy urządzenia grzewcze;
• zawory z odpowietrznikiem lub spustem – umożliwiają łatwe spuszczenie wody z fragmentu instalacji lub odpowietrzenie przewodu, co ułatwia konserwację i serwis systemu.


Jak dobrać odpowiedni zawór do instalacji?

Dobór zaworu powinien uwzględniać parametry techniczne oraz warunki pracy systemu.

Średnica przyłącza. Zawór powinien być dopasowany do średnicy przewodu, do którego jest podłączany. W instalacjach domowych najczęściej stosuje się rozmiary 1/2", 3/4" lub 1". Niewłaściwy dobór – zarówno zbyt małego, jak i zbyt dużego zaworu – może wymagać zastosowania redukcji, co zwiększa liczbę połączeń i potencjalnych miejsc nieszczelności.

Ciśnienie robocze. Parametr oznaczany jako PN (np. PN10, PN16) określa maksymalne dopuszczalne ciśnienie pracy. W instalacjach domowych najczęściej stosuje się zawory o klasie PN16.

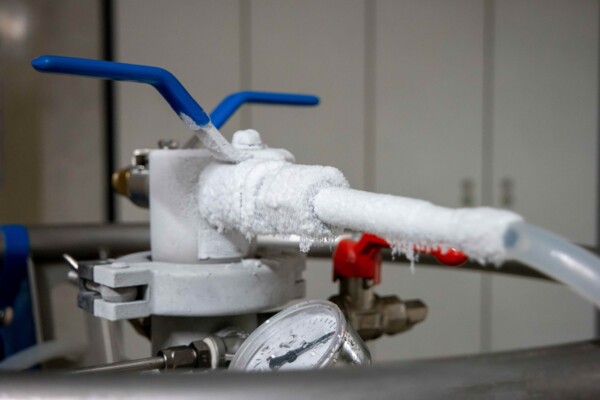

Zakres temperatur pracy. W instalacjach wody zimnej i ciepłej użytkowej zawory pracują zazwyczaj w temperaturach do 60-70°C, przy czym ich dopuszczalne wartości maksymalne są wyższe (często 90-100°C). W instalacjach zewnętrznych należy uwzględnić ryzyko zamarzania i zapewnić możliwość opróżnienia zaworu lub odpowiednie zabezpieczenie przed mrozem.

Typ przelotu. Pełny przelot rekomendowany jest w głównych odcinkach instalacji, gdzie istotne jest ograniczenie strat ciśnienia. Standardowy przelot sprawdza się w punktach odcinających przy urządzeniach.

Jakość wykonania. O trwałości zaworu decyduje jakość materiałów oraz precyzja wykonania elementów takich jak kula, uszczelnienia i korpus. Warto wybierać produkty o jasno określonych parametrach technicznych i odpowiednich oznaczeniach producenta.
